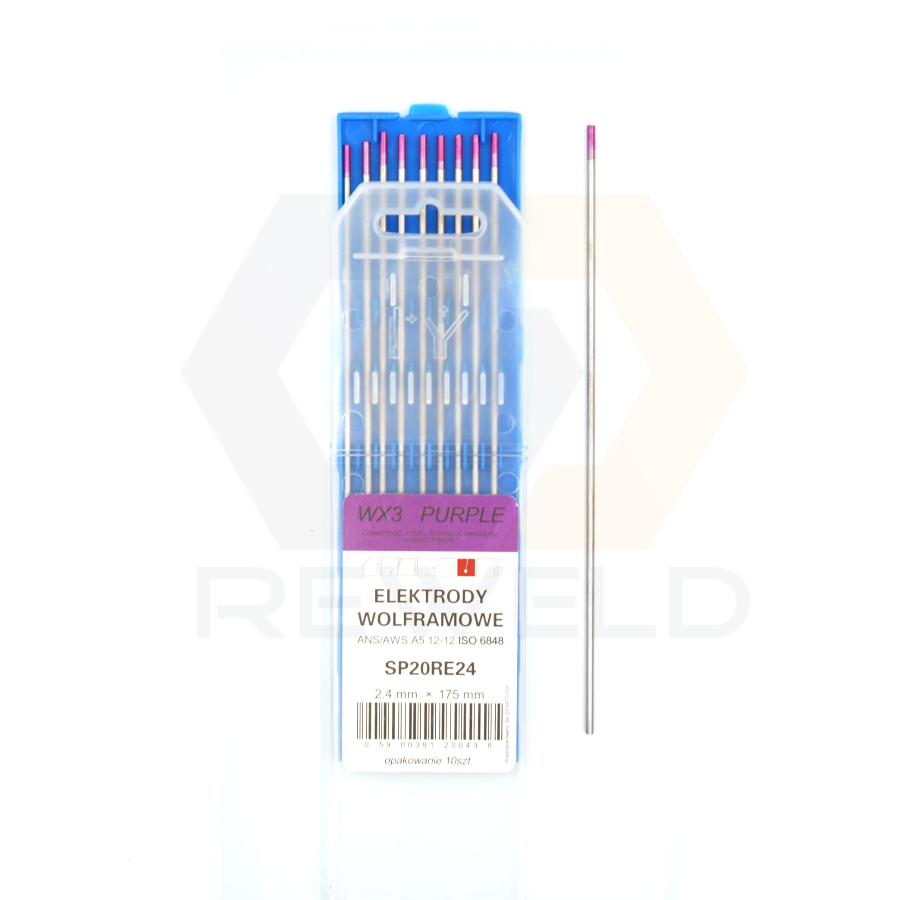

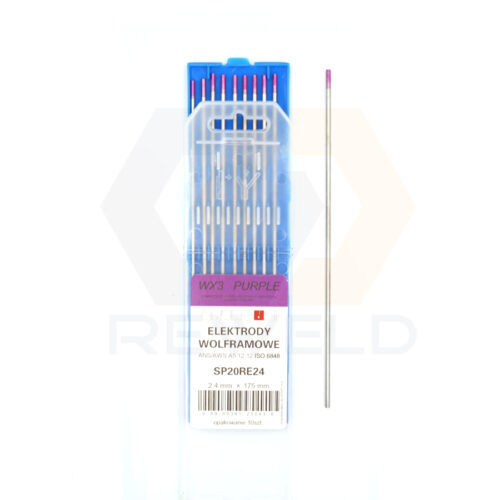

Elektroda wolframowa purpurowa WX 2,4 x 175mm

Purpurowe elektrody wolframowe WX przeznaczone do uchwytów TIG.

• kolor: purpurowy
• wymiary: 2,4 x 175 mm
• skład: 98,06% wolfram, 1,75% tlenek lantanu, 0,095% tlenku ceru, 0,095% tlenku cyrkonu
• zastosowanie: stal niskostopowa, stal wysokostopowa

Dobór elektrod TIG w zależności od spawanego materiału.

Kolor	ZIELONY	CZERWONY	SZARY	ZŁOTY	NIEBIESKI	PURPUROWY
Nazwa	WP	WT20	WC20	WL15	WL20	WX3
Skład	WOLFRAMOWA 100% Wolfram	TOROWA 2% – Tor 98%- Wolfram	CEROWA 2% – Cer 98% – Wolfram	LANTANOWA 1,5% – Lantan 98,5% – Wolfram	LANTANOWA 2% – Lantan 98% – Wolfram	1,75% – Lantan 0,095% – Cer 98,15% – Wolfram
Rodzaj pracy	AC	DC	AC/DC	AC/DC	AC/DC	DC
Zastosowanie	Spawanie aluminium i magnezu oraz ich stopów.	stale niskostopowe stale wysokostopowe stopy miedzi stopy niklu stopy tytanu	stale niskostopowe stale wysokostopowe stopy aluminium stopy miedzi stopy niklu stopy tytanu	stale niskostopowe stale wysokostopowe stopy aluminium stopy miedzi stopy niklu stopy tytanu	stale niskostopowe stale wysokostopowe stopy aluminium stopy miedzi stopy niklu stopy tytanu	stale niskostopowe stale wysokostopowe stopy miedzi stopy niklu stopy tyt



Elektroda zielona – WP

Jedyną elektrodą bez domieszki jakichkolwiek dodatków jest elektroda zielona WP. Elektrody zielone ogólnie stosowane są do spawania aluminium i magnezu. W składzie elektrody jest 99,50% wolframu, pozostała część to zanieczyszczenia. Charakteryzuje się dobrą stabilnością łuku przy spawaniu prądem zmiennym AC, szczególnie przy sinusoidalnym przebiegu prądu.

Elektrody zielone nie są stosowane do spawania prądem stałym DC. W porównaniu do elektrod stopowych wykazują większy stopień zużycia.

Elektroda czerwona – WT20

Elektroda czerwona (torowana) zawiera 98% wolframu i  2% tlenku toru. Jest to najbardziej popularna elektroda stosowana do spawania metodą TIG. Charakteryzuje się bardzo dużą trwałością, dobrym zajarzeniem, stabilnym łukiem i małymi wtrąceniami wolframu do spoiny w porównaniu do innych elektrod. Stosowana do spawania prądem stałym DC (z ujemną polaryzacją), stali nierdzewnych, niklu, tytanu, miedzi oraz spawania prądem zmiennym AC elementów aluminiowych o małych grubościach.

Z uwagi na to, że elektrody wolframowe z dodatkiem toru są szkodliwe dla zdrowia, szczególnie podczas ich ostrzenia, gdzie pył z tlenkami toru może dostać się do płuc, są one zastępowane elektrodami szarymi WC20 lub złotymi WL15

Elektroda szara – WC20

Elektroda szara (cerowa) zawiera 98% wolframu i 2 % ceru. Jest to uniwersalna elektroda o szerokim zastosowaniu. Posiada właściwości podobne jak elektroda z dodatkiem toru (elektroda czerwona) z możliwością spawania prądem stałym DC i zmiennym AC.

Charakteryzuje się wysoką trwałością, dużą obciążalnością i stabilnością łuku. Dzięki doskonałemu zajarzeniu łuku przy niskim natężeniu prądu startu, elektrody cerowe znajdują zastosowanie przy orbitalnym spawaniu rur, spawaniu cienkich blach, małych i delikatnych części. Elektrody szare najlepiej sprawdzają się jako zamienniki elektrod zielonych do spawania aluminium. Stosowane są do spawania stali niestopowych i wysokostopowych, aluminium, tytanu, niklu, miedzi, magnezu i jego stopów.

Elektroda złota – WL15

Elektroda złota (lantanowa) zawiera 98,5 % wolframu i 1,5% tlenku lantanu. Uniwersalna elektroda do każdego zadania. Posiada bardzo dobre właściwości zajarzenia i ponownego zajarzenia, wysoką stabilność łuku. Sprawdza się przy spawaniu prądem zmiennym AC i prądem stałym DC.

Polecana do spawania wysokimi prądami – bardzo dobrze utrzymuje charakterystykę łuku. Elektrody wolframowe lantanowe bardzo dobrze utrzymują zaostrzony koniec, co jest szczególną zaletą przy spawaniu stali nierdzewnej prądem DC. Są również dostosowane do spawania prądem zmiennym AC, szczególnie w urządzeniach posiadających opcje spawania falą prostokątną aluminium.

Do spawania stali niestopowych i wysokostopowych, aluminium, tytanu, miedzi, i stopów magnezu.

Elektroda niebieska – WL20

Elektroda niebieska zawiera 98% wolframu i 2% tlenku lantanu. Uniwersalna elektroda przeznaczona do większości procesów spawalniczych prądem zmiennym AC i stałym DC oraz spawaniu plazmą. Dzięki dobrym własnością zajarzenia szczególnie polecane są przy spawaniu zautomatyzowanym.

Do spawania stali niestopowych i wysokostopowych, aluminium, tytanu, miedzi i stopów magnezu.

Elektroda purpurowa – WX3

Elektroda wolframowa z domieszkami tlenków ziem rzadkich zawiera: 98,15% wolframu, 1,75% tlenku lantanu i 0,095% tlenku ceru. Elektroda purpurowa charakteryzuje się doskonałym zajarzeniem łuku spawalniczego i właściwościami spawalniczymi podobnymi do elektrod torowanych. Dzięki łatwemu zajarzaniu łuku szczególnie polecana jest do spawania niskimi i średnimi wartościami prądu spawania a także przy spawaniu zautomatyzowanym.

Do spawania stali, stali nierdzewnej, miedzi i mosiądzów.

Średnica elektrod

Oprócz doboru samego typu elektrody, kolejnym istotnym czynnikiem właściwego doboru elektrody jest jej średnica. Średnica dobierana jest głównie w zależności od prądu jakim będziemy spawać, jednakże na dobór średnicy wpływ mają także inne czynniki, jak odległość trzymania palnika, grubości spawanego elementu czy także umiejętności spawacza.

W tabelce poniżej przedstawiamy zestawienie zalecanego doboru średnicy elektrody w stosunku do prądu spawania oraz zalecany przepływ gazu.

Średnica elektrod (mm)	TIG DC (A)	TIG AC (A)	Przepływ gazu (l/min)
1,0	5-80	10-80	5-6
1,6	60-140	15-90	6-7
2,4	130-220	20-140	7-8
3,2	220-340	30-200	8-10
4,0	330-350	40-350	10-12
